Компактная машина термической резки металла с ЧПУ

серия «Двухсторонний серво-привод»
модель VELMARD 32100-SE-2

Описание машины

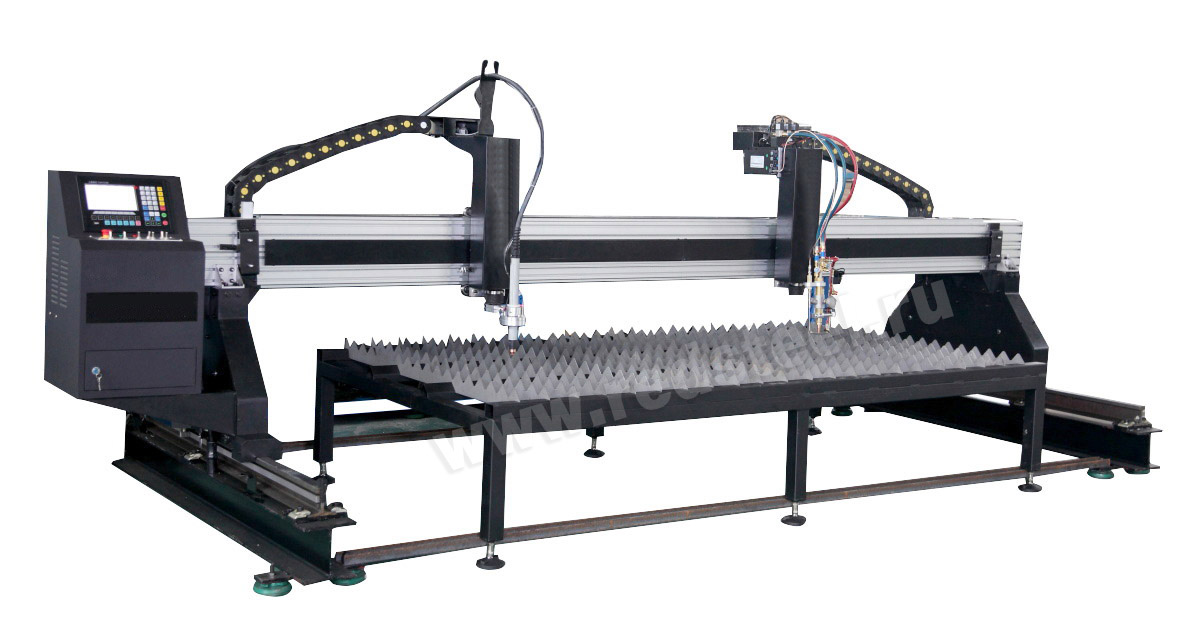

• Портальная установка с двусторонним серво-приводом «VELMARD 32100-SE-2» с ЧПУ предназначена для плазменной резки листового металла из черной и нержавеющей стали, и некоторых видов цветных металлов. Также данная машина предназначена для газокислородной резки углеродистой стали.

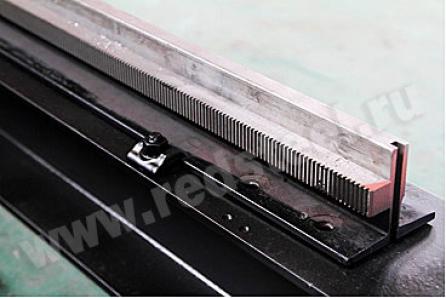

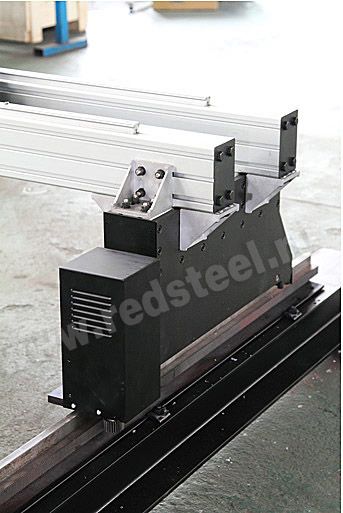

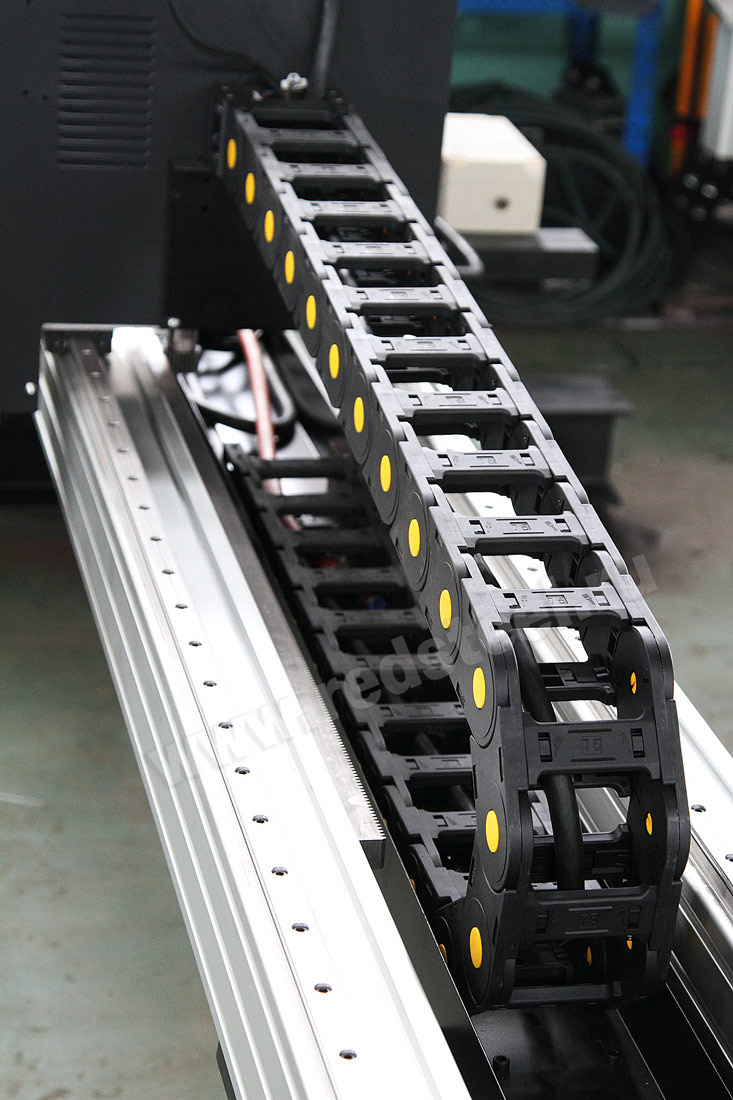

• Особенности конструкции: на двух балках крепятся высокоточные продольные направляющие фирмы INA (Германия). По данным направляющим в синхронном режиме перемещаются две каретки, каждая из которых оснащена собственным серво-приводом. На направляющих установлена несущая резаки поперечная балка. Далее на поперечную балку устанавливаются две каретки поперечного движения, имеющие каждая собственный серво-привод. Одна из кареток поперечного движения отвечает за головку с плазменным резаком, а вторая каретка отвечает за головку, оснащённую газовым резаком. На каждой из головок установлен ёмкостный датчик контроля высоты.
• Система ЧПУ позволяет использовать ёмкостный датчик для контроля высоты горелки и контроля высоты дуги в зависимости от её напряжения – это необходимо для качественной резки согласно заявленным характеристикам, автоматического предотвращения аварийного опускания резака при столкновении с опрокинутыми или изогнутыми остатками листа.
• Также система ЧПУ позволяет изменять мощность плазменной дуги при уменьшении скорости движения плазмотрона – данная функция незаменима при резком изменении направления движения.
• Программное обеспечение: система ЧПУ на русском языке оснащена 7-дюймовым цветным ЖК-дисплеем, который очень прост в освоении и эксплуатации. Система ЧПУ оснащается программным обеспечением FastCAM, позволяющим за считанные секунды конвертировать CAD-файлы из формата DXF в формат G-кода, являющимся программой резки. CAD-файлы, преобразованные в G-код передаются в систему ЧПУ через USB-порт. В состав программного обеспечения машины входит также библиотека готовых деталей в количестве 45 шт.

Преимущества «VELMARD 32100-SE-2»   высокая точность готовой детали, исключающая механическую обработку до сварки. Шероховатость деталей после тепловой резки выше 1-ого класса по ГОСТу 14792-80 не требует обработки  сварного шва.

Сфера применения «VELMARD 32100-SE-2» очень широка. Судостроение, машиностроение, строительство, производство металлоконструкций. Данная машина предназначена для работы в тяжёлых промышленных условиях.

Технические характеристики

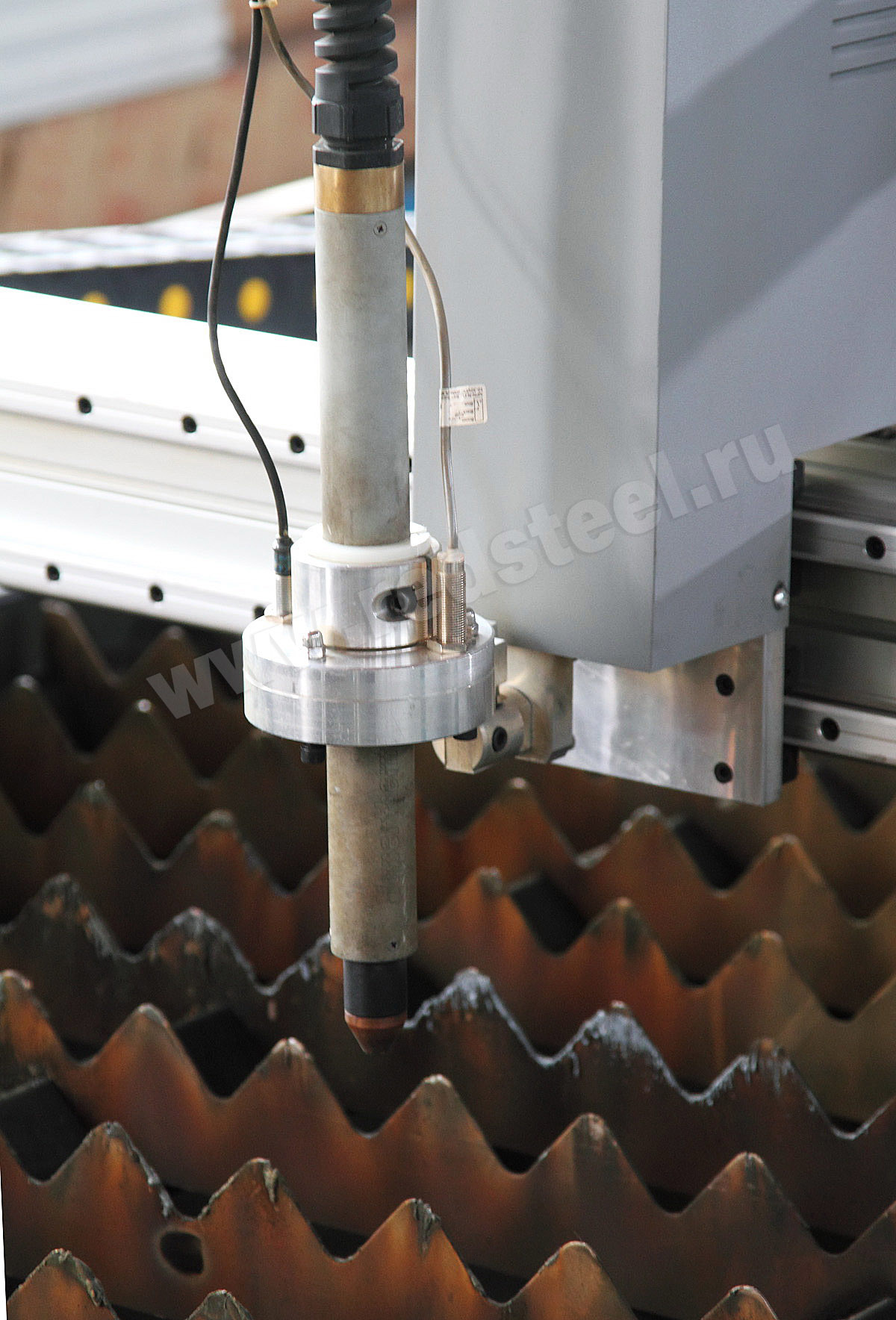

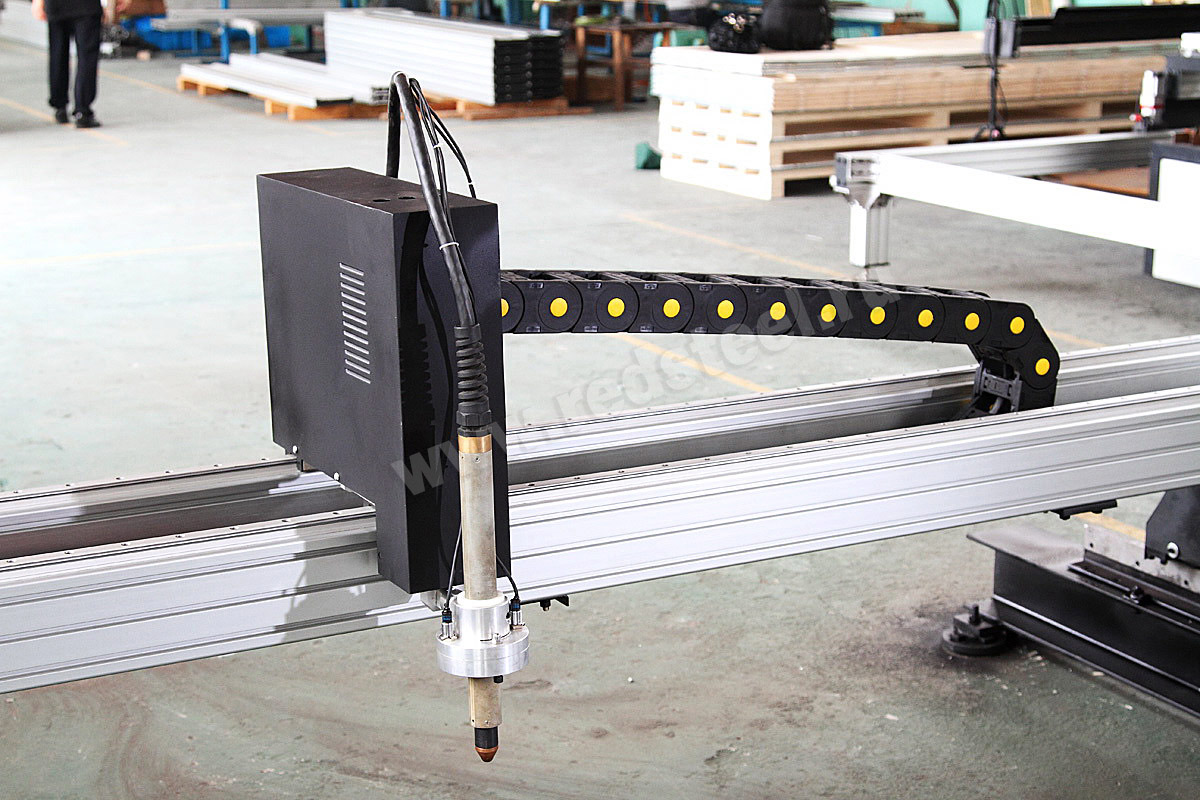

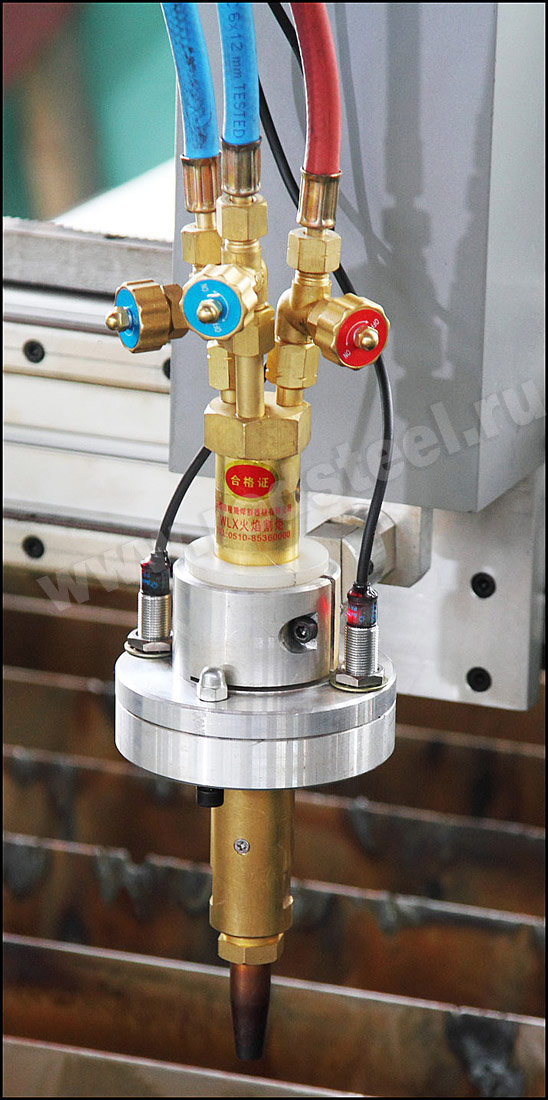

Описание плазменной и газовой головок машины

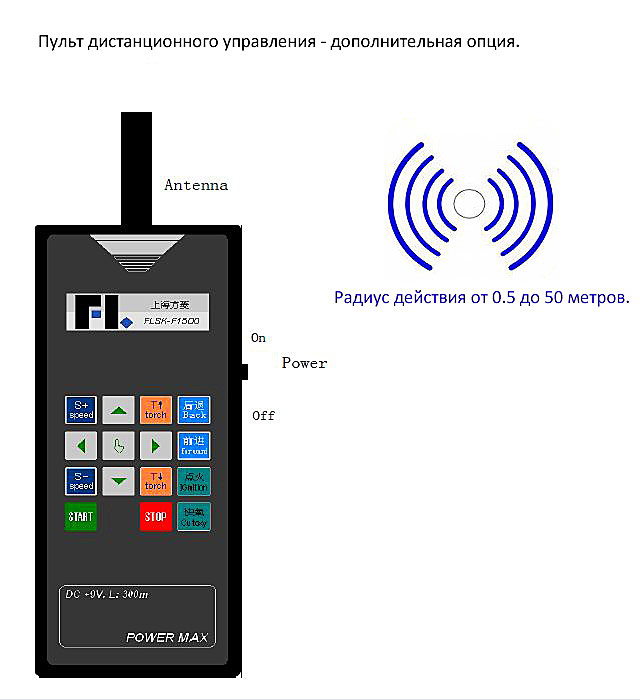

Цифровое управление

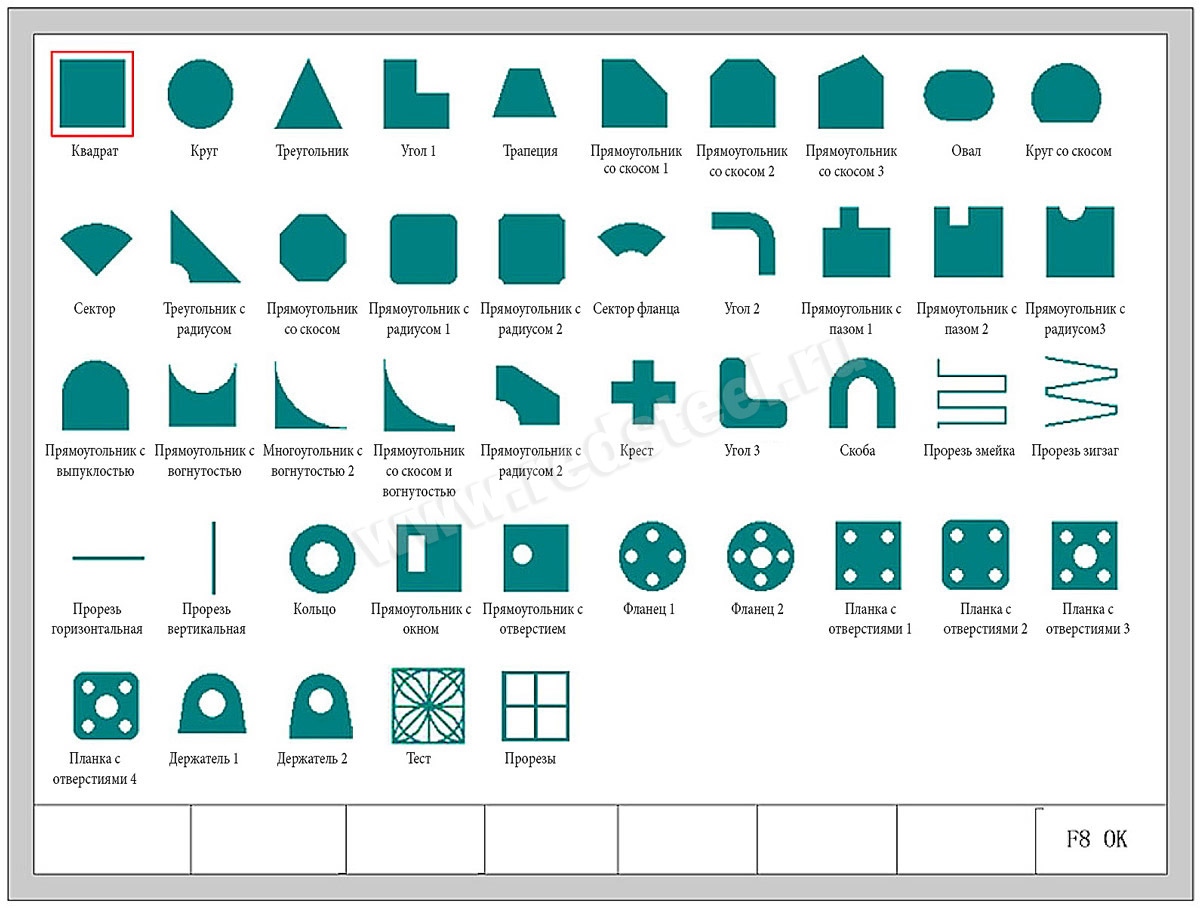

Библиотека стандартных деталей

Технические характеристики блока управления параметрами резки:

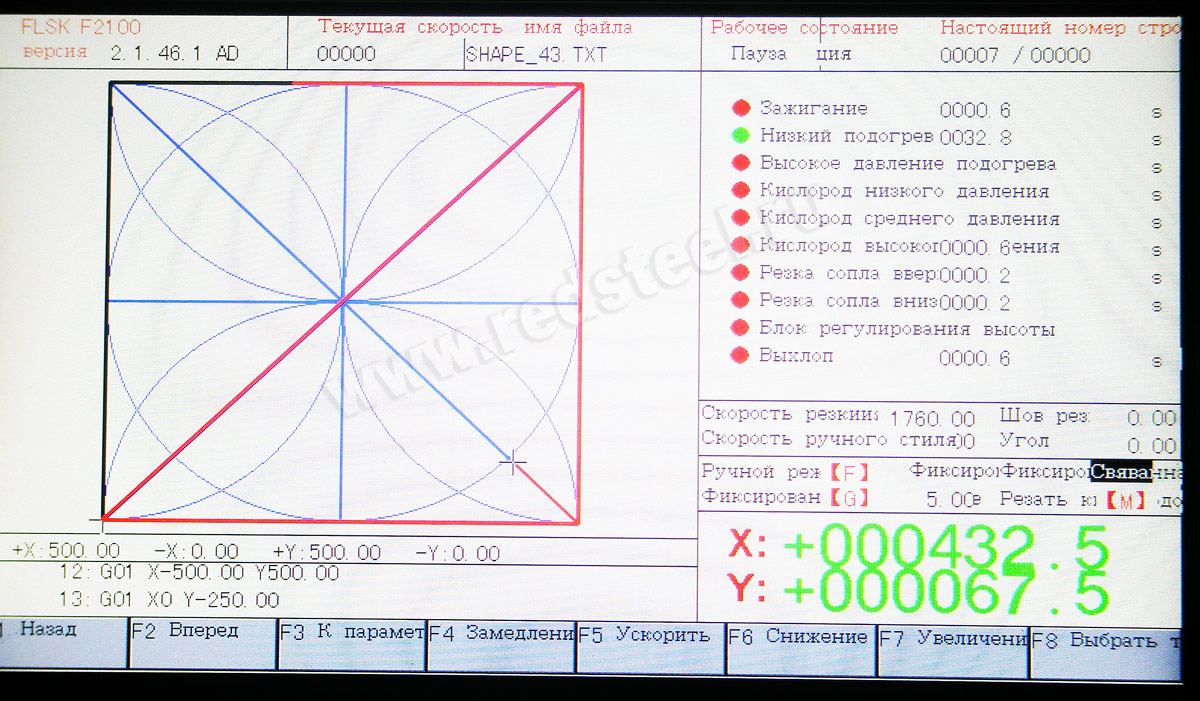

• 7-дюймовый широкоформатный ЖК-дисплей. Графическое отображение резки. Упрощенная эксплуатация;
• Клавиатура и кнопки режима работы;
• Поддержка USB. Также можно вручную изменить программу резки (G код);
• 2-я линия оси и круговая интерполяция;
• Поддержка приостановки рабочего процесса: вперед, назад, скорость управления и так далее;
• Система имеет функцию возврата параметров и автоматической перфорации при сбоях;
• Система имеет ручные и автоматические функции управления;
• Имеет функцию компенсации ширины реза;
• При температурных нагрузках включается вентилятор. Это продлевает продолжительность ресурса блока управления;
• Система может хранить до 30 файлов, каждый файл может включать до 2000 строк. На внутреннем жёстком диске можно хранить до 2 ГБ информации;
• Высокоскоростной 16-битный чип, возможна работа с флеш - накопителей и внешних USB;

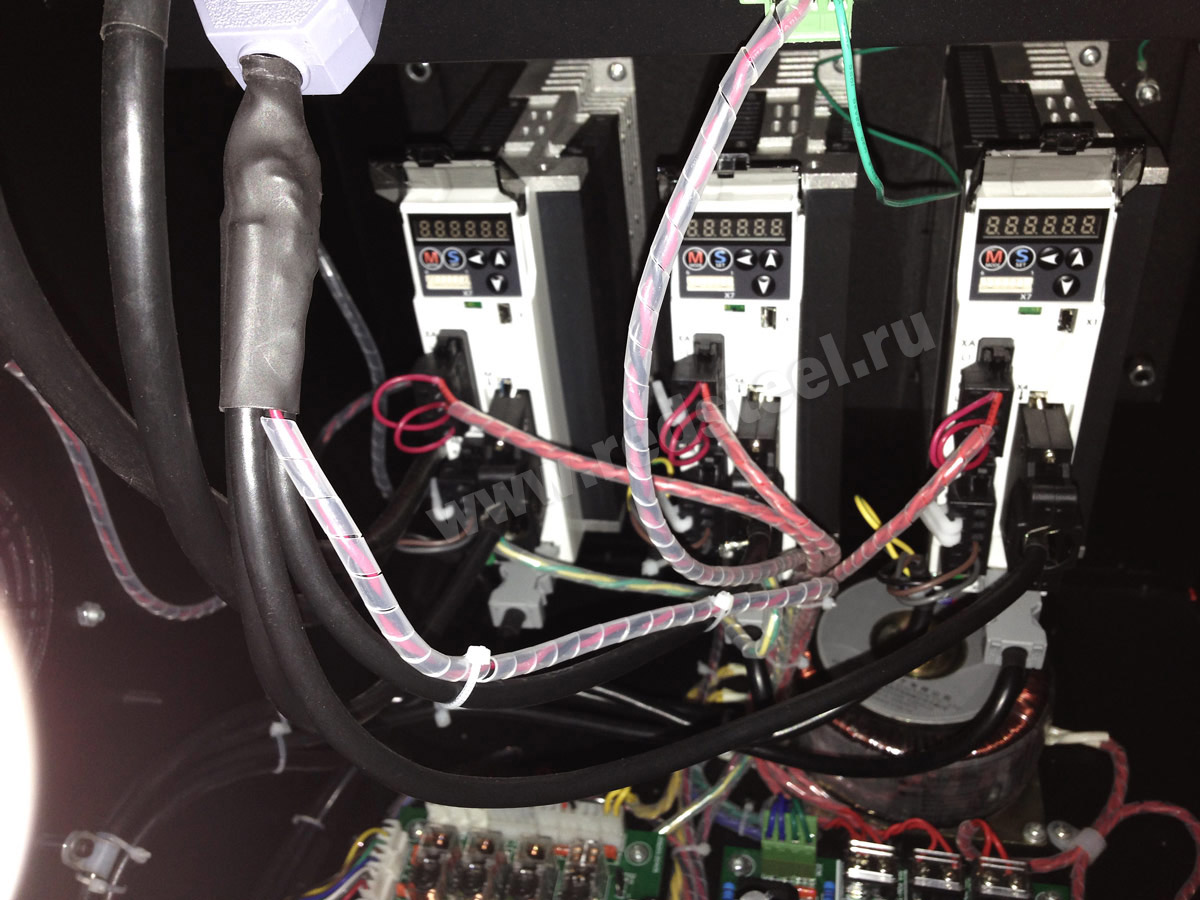

• Высококлассные серво-приводы, плавные движения, низкий уровень шума, высокая точность операций;
• Скорость резки может быть задана до 10 метров в минуту;
• Способность оборудования выдерживать высокочастотные помехи;
• Оборудование адаптировано для всех видов плазменных машин.

Дополнительные полезные функции:

• возврат к памяти (откат к точке архивирования);
• смена горелки;
• возможность прерывания выполнения программы резки;

Параметры программного обеспечения:

ZZ-программирование (опция FastCAM - TL):автоматическое программирование и ручной ввод на основе AutoCAD. Данный способ ввода предназначен для всех видов резки с режущим программным обеспечением NC. Данное программное обеспечение может помочь пользователю выполнять различные чертежи сложных изделий.

Плюсы работы с AutoCAD:

• можно обработать чертеж в DXF файл, который уже автоматически является преобразованным в код резки;
• установка точки резки. Это функция вычисления фактического центра для резки пламенем, которая также может определить направление и путь резки;
• возможность следующих преобразований чертежа детали поворот, копирование, зеркальное отображение, масштабирование и т.д.;
• процесс резки может быть смоделирован на экране, отмасштабирован и перемещён.

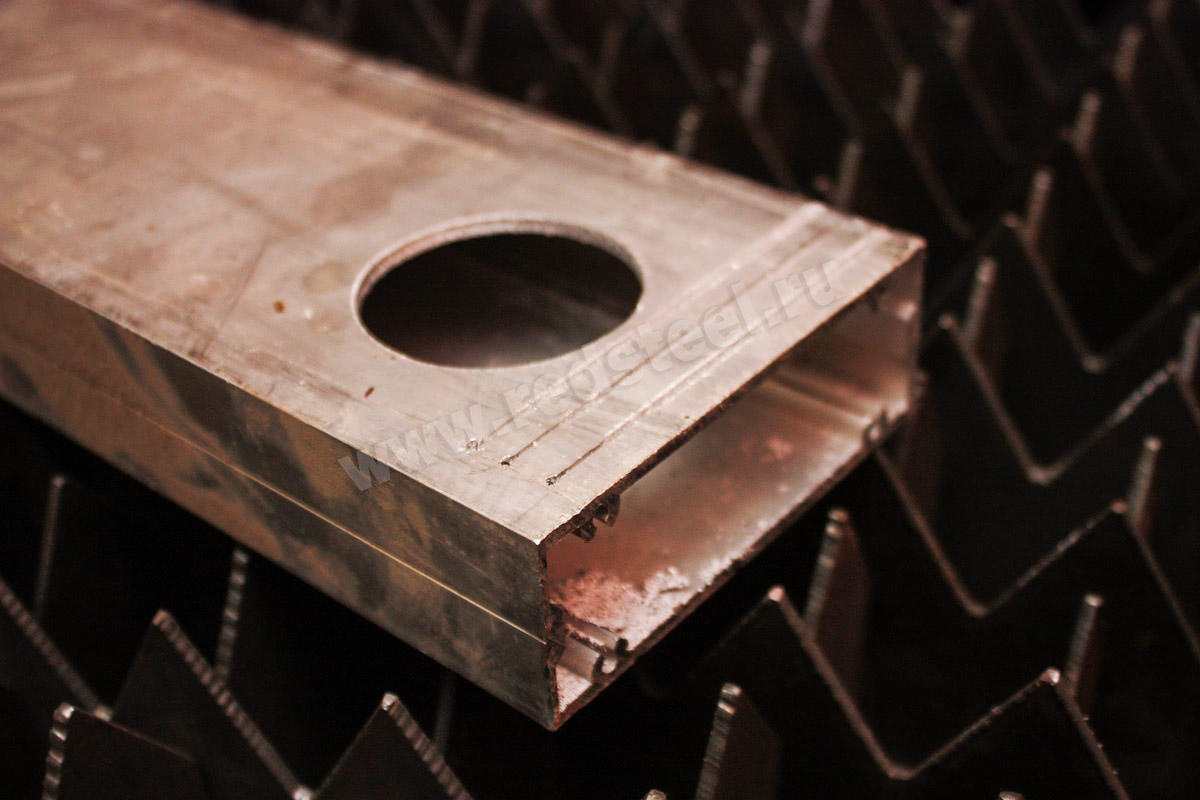

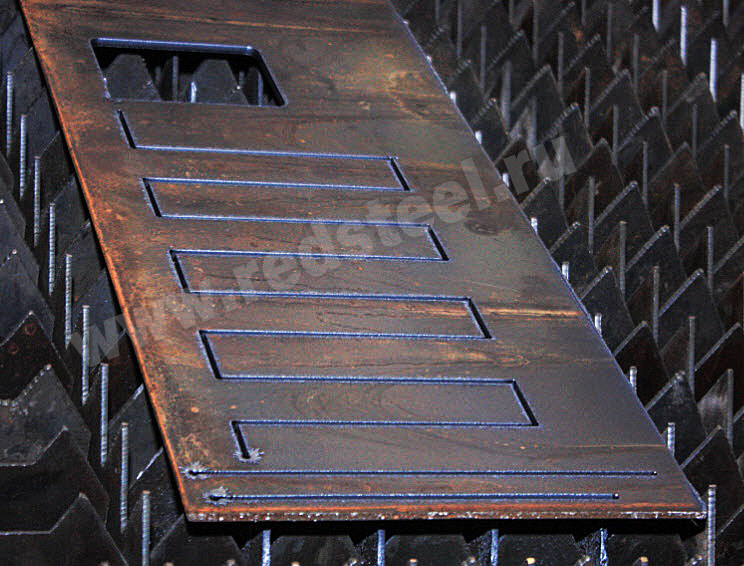

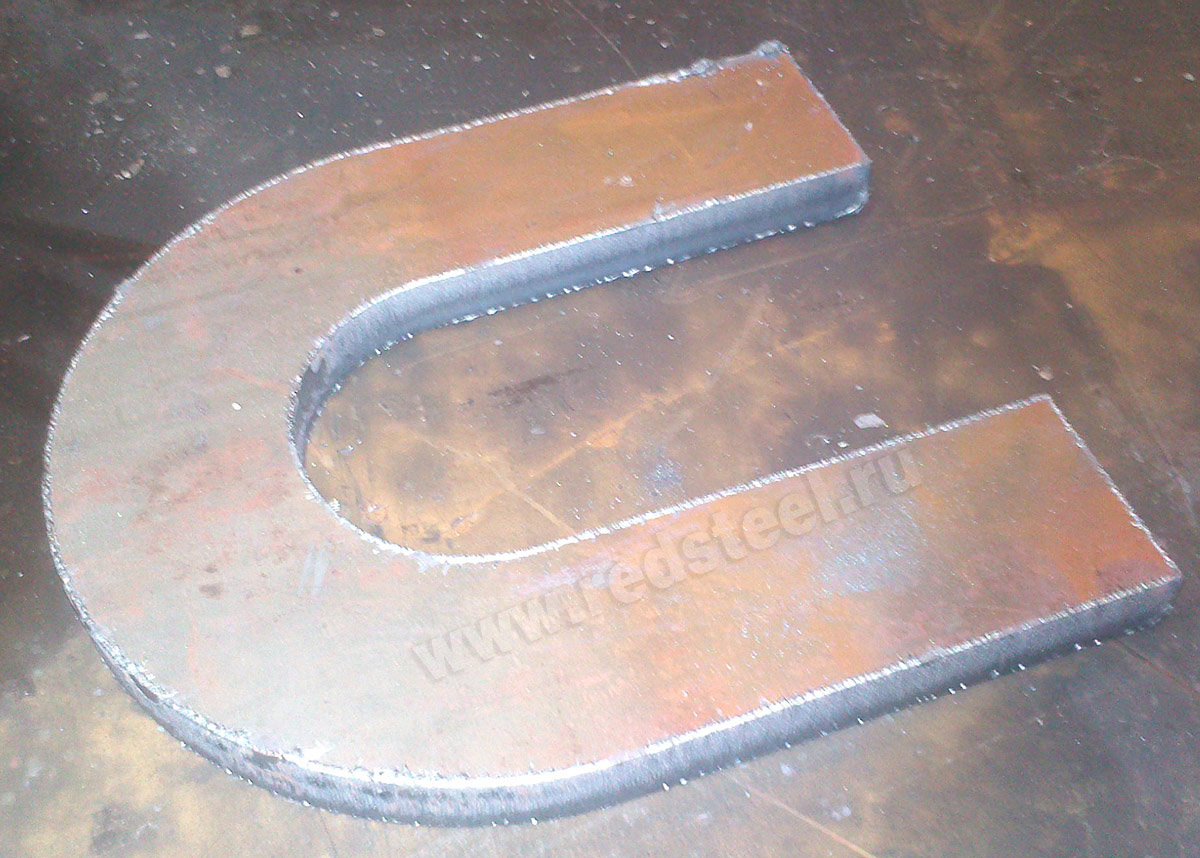

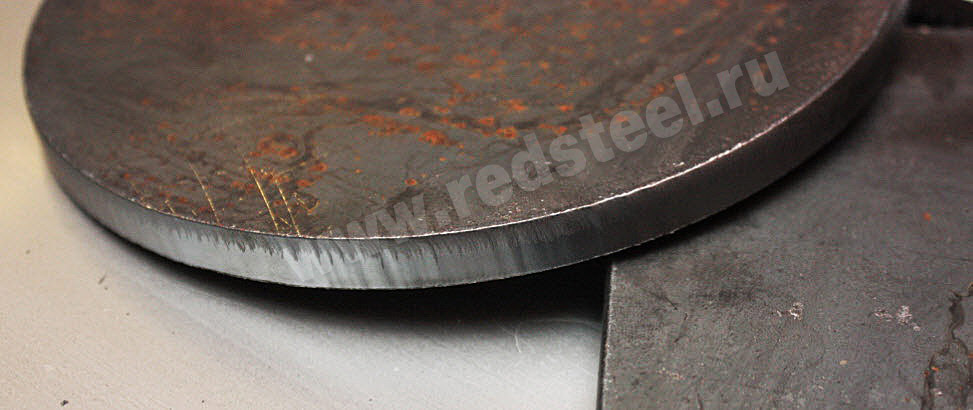

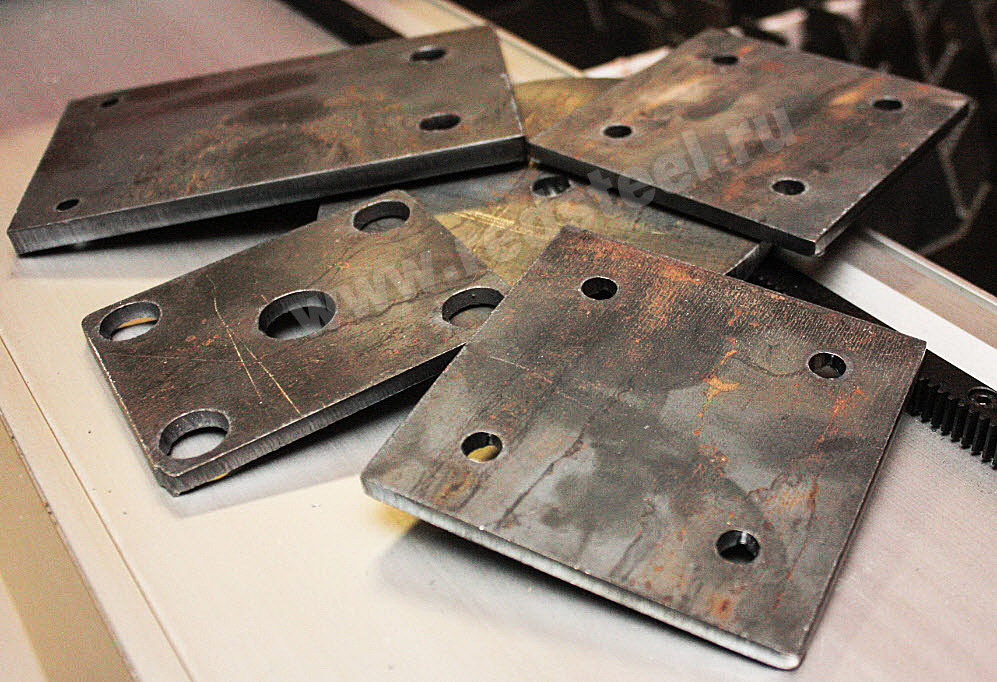

Образцы реза

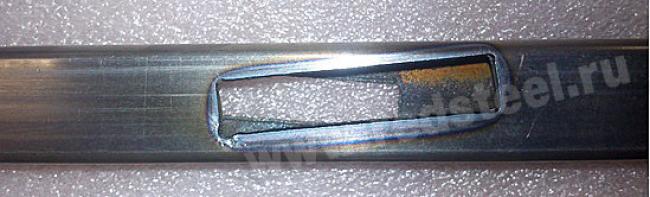

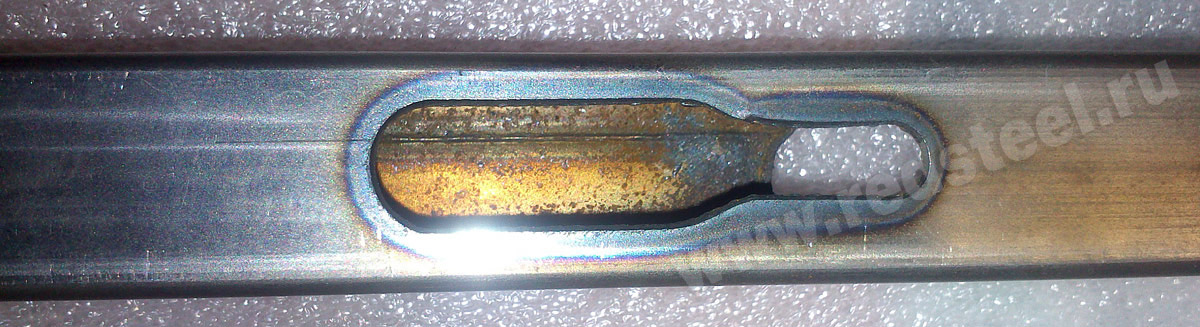

Образец реза алюминия.

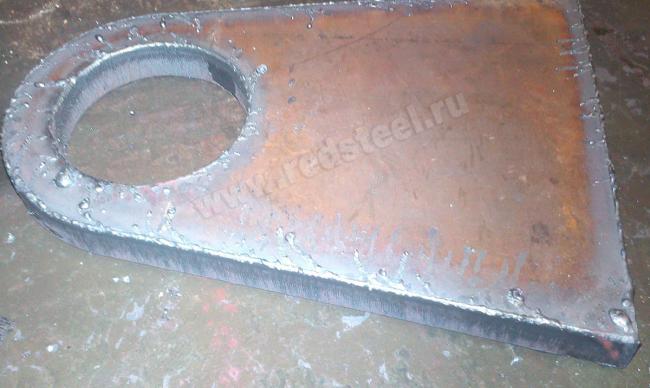

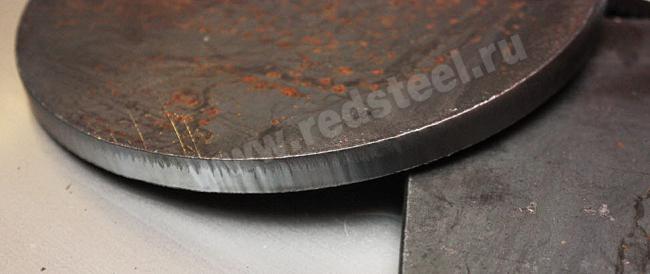

Образец реза газовым резаком

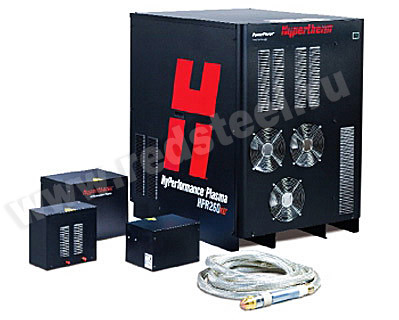

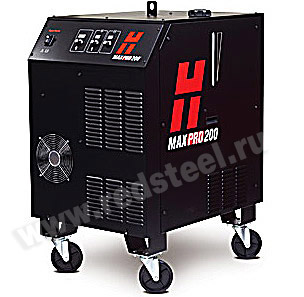

Предлагаемые источники плазмы для механизированной кислородной плазменной резки

Технологии HyDefenition и LongLife для источников серии HyPerfomance.

Технология HyDefinition использует дополнительное промежуточное вихревое сопло, что увеличивает скорость и повышает качество реза. Промежуточное вихревое сопло уменьшает толщину и увеличивает концентрацию плазменной дуги, за счет чего повышается точность (до 0,25 мм) и качество реза. Аппараты механизированной резки HyPerformance Plasma обеспечивают отличное качество резки HyDefinition и снижение эксплуатационных расходов в два раза. Благодаря использованию проверенных технологий HyDefinition и LongLife, разработанных компанией Hypertherm , аппараты HyPerformance Plasma позволяют повысить общую производительность, эффективность и рентабельность. Эти аппараты обладают беспрецедентной гибкостью и используются для резки, снятия кромок и раскроя металлов толщиной до 80 мм.

Характеристики источников кислородной плазменной резки.
