Газовая резка металла

Серия «Односторонний привод»

Для минимизации Ваших затрат в области резки металла специалисты Ред Стил разработали установку термической резки серии "Односторонний привод". Эта газорезательная машина - упрощённая версия "Двустороннего привода". Из-за применения на ней системы одностороннего привода она применяется в основном для газовой резки металла с высокой точностью. А значит, если Вы хотите получить точную резку, но не готовы платить за плазму, газорезательная машина серии "Односторонний привод" - Ваш идеальный выбор. Ведь одно их главных достоинств этой установки термической резки - оптимальное соотношение цены и качества, высокой надежности и простоте в эксплуатации.

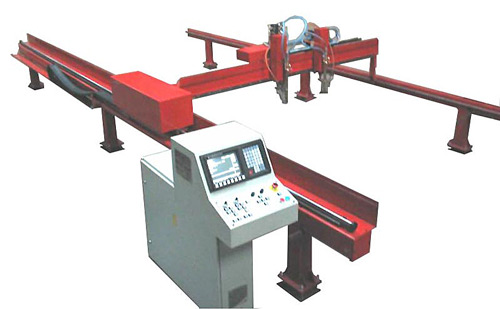

Газорезательная машина серии "Односторонний привод"


Технические характеристики:

  • Машины с односторонним приводом поперечной балки сконструированы с учетом минимизации затрат.
  • В машинах применяются упрощенная механическая конструкция рабочего портала с одним приводом.
  • Односторонний привод поперечной балки предназначен для газовой резки и плазменной резки с маломощными источниками питания, серии PowerMax.
  • Система ЧПУ позволяет использование емкостного датчика для контроля высоты горелки.
  • Высокая точность готовой детали позволяет избежать механической обработки до сварки.
  • Специализированная CAD/CAM система раскройки, NC программирование и создание технологической документации, направленной на конкретные технологические особенности машины
Параметры Значения
Размеры рабочей зоны
- по оси X 1 m, 1,25 m, 1,50 m, 2 m
- по оси Y от 3 m до 18 m
Метод резки Газовая, пласменная
Модули для резки вертикальная резка
Число модулей для вертикальной резки 1 шт.
Ход модулей для вертикального движения 140 mm
Толщина обрабатываемого материала до 300 mm
Привод по оси X и оси Y рейка и шестерня M=1.5mm
Привод поперечной балки - ось Y односторонний
Обратная связь привода по оси X и оси Y инкрементальный датчик встроенный в двигатель
Точность позиционирования горелки в рабочей зоне 6 x 2 m ±0,35 mm
Повторяемость позиции горелки при многократном позиционировании ±0,05 mm
Скорость движения по осям до 15 m/min
Стол с аспирацией - разделенный на зоны в 1 m по оси "X"
с пневматическим переключением
дебит 8 000 м 2/час
